G.SHDSL.bis    vs.    G.SHDSL       |  By The Way  |
qBRIDGE-206

  qBRIDGE-106n/206 представляет собой модем, поддерживающий стандарт G.SHDSL.bis (спецификации Annex F&G и Annex A&B) и обеспечивающий линейную скорость 11,4 Mbps по двум парам и 5,7 Mbps по одной медной паре соответственно. Используется код модуляции TC PAM-32/16.
Устройства обеспечивают симметричную полнодуплексную передачу данных по одной (2W) или двум (4W) медным витым парам в диапазоне скоростей от 192 до 11392 Kbps. При этом, ориентировочная дальность связи на кабеле с диаметром жилы 0.4 мм составляет:

Длина линии (км) на
кабеле 26AWG (0,4 мм)

7.0

6.0

5.7

5.25

4.8

4.35

4.0

3.5

3.3

3.0

2.7

2.6

2.1
Скорость Kbps (2W) 192 384 512 768 1024 1536 2304 3072 3520 4096 4608 5056 5696
Скорость Kbps (4W) 384 768 1024 1536 2048 3072 4608 6144 7040 8192 9216 10112 11392
При настройке с помощью DIP переключателей по умолчанию будет выбираться спецификация Annex F&G и код TC PAM-32. HTTP интерфейс позволяет выбрать линейный код (TC PAM-32 или TC PAM-16), спецификацию (Annex F&G или Annex A&B) и более тонко настраивать скорость передачи данных в линии.

AnnexTC PAMСкорость (Kbps) - 2W
F&G32768 - 5696
F&G16192 - 3840
A&B16192 - 2304

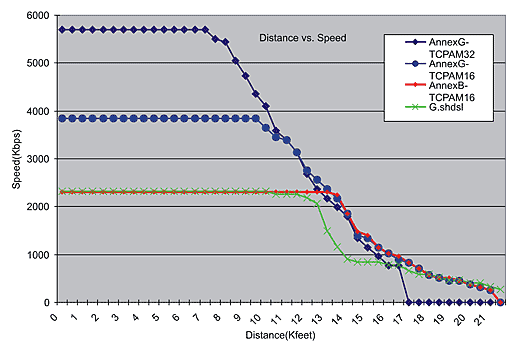

  Cравнительный график для G.SHDSL.bis (qB-206) и G.SHDSL   (диаметр жилы 0.4 мм)

shdsl.bis vs. shdsl
EFMC_Tutor_V4     (page 11: This extended version allows bit rates of up to 5.7 Mbps) pdf
