Медиаконвертеры  серии  NF  Fast Ethernet
Двух-/ одноволоконные на любые расстояния: NF-xxx
Brief

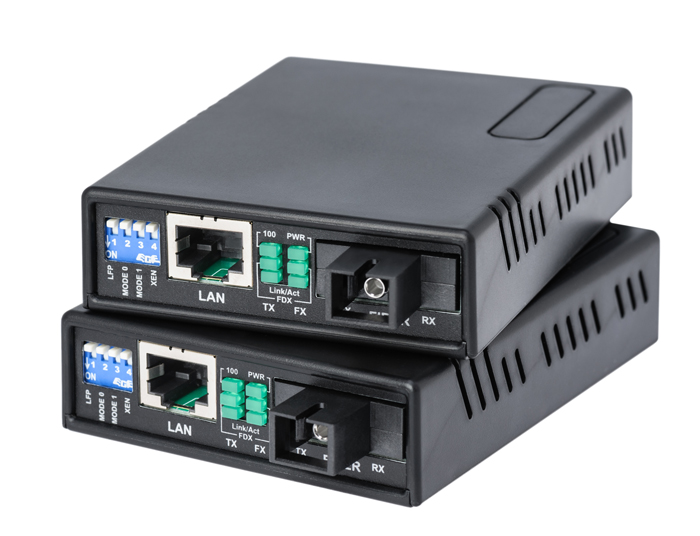

Медиаконвертер NSGate NF-W02R

  Медиаконвертеры серии NF-xxx предназначены для преобразования сигналов между медными 10/100Base-TX и оптическими 100Base-FX сегментами сети Fast Ethernet. На лицевой панели расположены: оптический разъем типа SC, разъем Ethernet RJ-45, DIP-переключатели, светодиодные индикаторы, которые информируют о наличии питания, скорости передачи и статусе Ethernet портов. С помощью переключателей устанавливаются различные режимы работы медиаконвертера и активизируются дополнительные функции. Например, функция обнаружения потери связи LFP (Link Fault Pass-through) позволяет отключать передатчики медного или оптического порта медиаконвертера при потере связи с удаленным устройством. Функция позволяет оповещать коммутатор, подключенный к конвертеру по медной линии, о потере связи.
 В зависимости от рабочей длины волны и мощности передатчика существуют конвертеры для различных рабочих дистанций. Модели с индексом W работают по одному оптическому волокну (single fiber, Bi-Di, WDM). Модель WAx работает в паре с WBx, стоящей на другом конце линии.
 Конвертеры можно размещать на столе, монтировать на стене с помощью специального кронштейна Clamp-307 или устанавливать в специальное шасси или корзину. Корзина R217 рассчитана на 17 конвертеров и представляет собой единый конструктив с вентиляторным охлаждением и питанием 220VAC. Корзины можно устанавливать в 19" стойку. шасси для медиаконвертеров R208 Для питания отдельного медиаконвертера используется внешний адаптер 12V/1А. Данное напряжение часто используется для питания видеокамер наблюдения. Поэтому конвертер по основным параметрам пригоден для подключения удаленных IP-видеокамер.


Основные технические характеристики медиаконвертеров  NF-xxx:
Электрический интерфейс
Поддержка IEEE 802.3/802.3u  10/100Base-TX
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Автоопределение скорости и типа кабеля
Оптический интерфейс
Разъем: Simplex SC
Тип кабеля: SM 9/125µm,
 MM 50/125µm, 62.5/125µm
Скорость: 155 Mbps
Расстояние: SM 20/40/80/120/200km, MM 2km
Длина волны: MM/ SM/ CWDM: 1270~1610nm
Общие характеристики
Ethernet MTU не менее 1550 байт
Поддержка функции LFP (Link Fault Pass through)
Светодиодные индикаторы состояния
DIP переключатели для настройки
Питание: внешний адаптер 12V/1А
Потребляемая мощность: не более 3 Вт
Температура: 0 - 45 C; Влажность: 10 - 90%
Размеры: 97 x 74 x 23 мм
R217 шасси для установки в 19" стойку
MTBF > 50000 часов

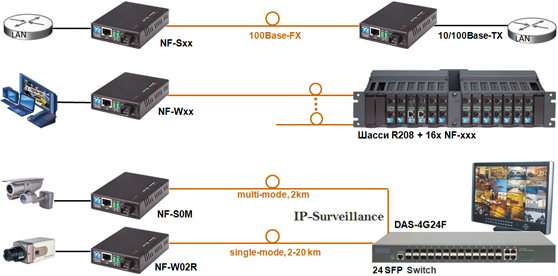

Варианты подключения медиаконвертеров NF-xxx

Информация для заказа
МоделиАртикулХарактеристики
 Fast Ethernet (10/100Base-xx)   одноволоконные   [ single fiber/ Bi-Di/ WDM ]
NF-W02R/A40FRWA02Снят с производства · Замена на NF-W02R/A Арт. 41FRWA02
NF-W02R/B40FRWB02одноволоконный: 1550Tx/ 1310Rx, SM, SC, 20 км (тип B), БП 12V/1A, пластик, R217
 Fast Ethernet (10/100Base-xx)   двухволоконные   [ dual fiber ]
NF-S0M/R40FRM002двухволоконный: 1310нм, MM, SC, 2 км, БП 12V/1A, пластик, R217
NF-S02/R40FRS020двухволоконный: 1310нм, SM, SC, 20 км, БП 12V/1A, пластик, R217
