NIP-212PPG 12-и портовый пассивный PoE-инжектор (до 20Вт) Ethernet 10/100/1000Base-T
Недоступен для единичных заказов. Минимальная партия 40 шт.
Brief

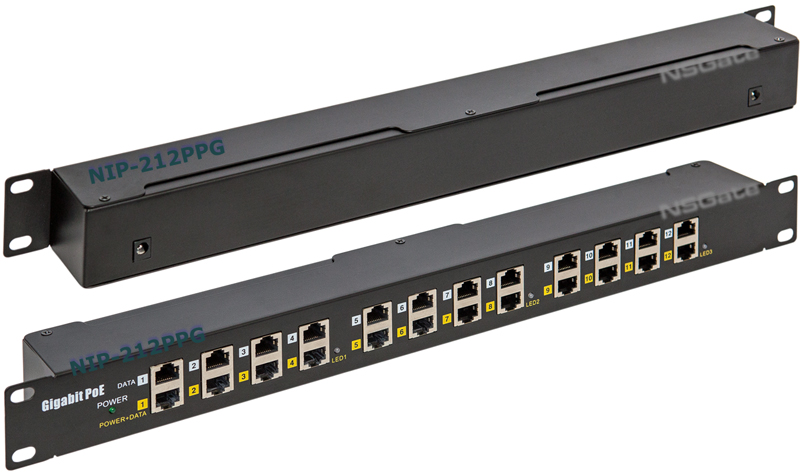

  PoE-инжектор NIP-212PPG 12-и портовый пассивный PoE-инжектор NIP-212PPG имеет 12 пар RJ-45 разъемов, расположенных в два ряда. 12 портов верхнего ряда имеют общее обозначение "Data" и подключаются к Ethernet портам обычного коммутатора. 12 портов нижнего ряда имеют общее обозначение "Power + Data" и подключаются к Ethernet портам удалённых устройств, обеспечивая питание этих устройств через стандартный Ethernet кабель CAT5e/6, по которому передаются и данные. Инжектор NIP-212PPG имеет два разъема для подключения внешних источников питания с напряжением 24-55VDC. Устройство принимает на порты "Data" данные от коммутатора, а на порты "Power + Data" выдает те же данные и напряжение постоянного тока, которое подается на контакты разъема RJ-45 1/2(+), 3/6(-) или 4/5(+), 7/8(-). Таким образом, инжектор/ патч-панель заменяет 12 отдельных пассивных инжекторов и заметно выигрывает в этом случае по компактности решения. Каждый порт из группы "Power + Data" имеет защиту от короткого замыкания (максимальный ток 650 мА). Кроме того, на каждую группу из четырех портов установлен светодиодный индикатор (LED 1-3). Индикаторы позволяют приблизительно оценить нагрузку на выходные порты. Если ток нагрузки на порту меньше 400 мА, индикаторы горят зеленым цветом. Если ток нагрузки больше 400 мА, индикаторы горят красным цветом.
  С инжекторами могут быть использованы источники питания на 48-55VDC (120/150 или 240W) или 24VDC (150W). В этом случае, мощность, выдаваемая на каждый порт составит от 10 до 20W.
  Необходимо понимать, что так называемые "Пассивные PoE-инжекторы" (Passive) могут поддерживать только электрические характеристики соответствия стандарту IEEE 802.3af, но не протокольные.


Основные технические характеристики :
12 портов Ethernet 10/100/1000Base-T "Data" для подключения к Non-PoE коммутатору
12 портов Ethernet 10/100/1000Base-T "Power + Data" с поддержкой PoE
Поддержка IEEE 802.3/ 802.3u/ 802.3ab; Поддержка Autonegotiation & Auto-MDIX
Можно использовать для питания IEEE 802.3af/at PoE совместимых и несовместимых устройств
Контакты RJ-45 для питания PoE: 1/2(+), 3/6(-) или 4/5(+), 7/8(-)
Входное напряжение от внешнего источника: 24-55VDC; Разъем питания (jack): 5.5x2.1 mm
Максимальная мощность, подводимая к порту питаемого устройства: 20 Вт
PoE порт: защита от коротких замыканий (максимальный ток 650 мА)
Светодиодные индикаторы LED 1-3: Красный при токе нагрузки на порту > 400 мА
Рабочая температура: 0 ~ +40°C; температура хранения: -40 to +85°C
Размеры NIP-212PPG: 482.6 x 44.3 x 52 мм; Вес: 1200 г.

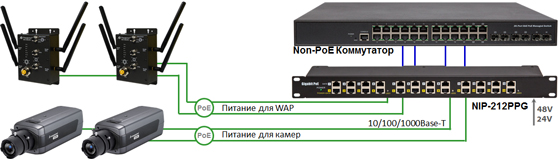

Пассивный PoE-инжектор/ патч-панель NIP-212GPP

Информация для заказазаказать
МоделиАртикулХарактеристики
NIP-212PPGWSPOE2G2Пассивный PoE-инжектор/ патч-панель, 12 Ethernet 10/100/1000M, до 20 Вт/порт
     Источники питания для NIP-212PP
LTE120  Вход 100-240VAC, выход 48VDC/ 2.5A/ 120W, 0…40°C
AD1150-48F  Выход 48V/3,2A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1240-48S  Выход 48V/ 5A/ 240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-24F  Выход 24V/6,3A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
