Всепогодные ИБП со свинцово-кислотными АКБ (SLA) |
NSBox-UPS-xxx Brief |
48VDC | 220VAC+48VDC | Системы резервного питания |
>Output 48VDC | 220VAC+48VDC |
>SLA АКБ |
>Место для установки клиентского оборудования |
Всепогодные ИБП NSBox-UPS предназначены для работы в экстремальных условиях и обеспечивают надежную работу
наружных камер видеонаблюдения, систем беспроводного мониторинга и контроля доступа.
В зависимости от условий эксплуатации блоки устанавливаются в шкафы с категорией защиты IP66, выполненные из листовой стали или поликарбоната.
При стандартном настенном монтаже или с дополнительным набором для монтажа на столб (опция NSBon-01) установка для NSBox-UPS выполняется быстро и просто.

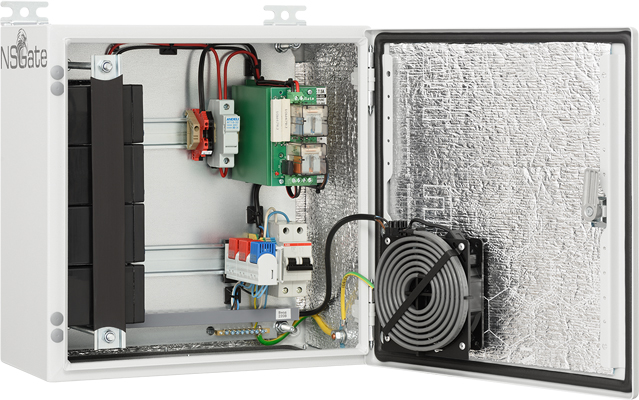

Базовая механическая и электрическая комплектация включает в себя комплект настенного крепления, монтажную панель с DIN-рейками для клиентского оборудования,
проходные клеммы, двухполюсный автомат, шину заземления, вентилятор с термостатом, комплект кабельных вводов и саму СБП,
которая определяется выбранной моделью NSBox-UPS и включает ИБП с монтажным комплектом для SLA АКБ 7Ач.
Для надежной работы при низких температурах рекомендуется использовать нагреватель NSBon-18.
Шкафы могут быть доукомплектованы дополнительными аксессуарами серии NSBon-xx.
NSBox-UPS обеспечивает питание нагрузки стабилизированным напряжением
при наличии напряжения в электрической сети, резервное питание нагрузки постоянным напряжением при отсутствии напряжения в электрической сети,
защиту нагрузки от короткого замыкания и превышения выходного напряжения, обеспечивает заряд батареи и защиту батареи от глубокого разряда.
Он имеет встроенное зарядное устройство для герметичных свинцово-кислотных или гелевых батарей (SLA).
NSBox-UPS-xxx - это предустановленная система бесперебойного питания с максимальной гибкостью. Вы можете установить любое дополнительное оборудование
внутри электрического шкафа: PoE-коммутатор или инжектор, сотовый шлюз, любые регистраторы или системы контроля.
|
Основные технические характеристики :
 | Входное напряжение: 100 ~ 240VAC |
 | Категория защиты шкафа: IP66 |
 | Рабочая температура: -20 ~ +50°C |
 | Монтаж: на стену или мачту/столб |
 | Система микроклимата (option) |
|
 | Выходное напряжение: 48VDC | 220VAC+48VDC |
 | Защита батареи от глубокого разряда и КЗ |
 | Номинальный ток нагрузки: до 5A для выхода 48VDC |
 | Размеры шкафов из стали: от 380x380x210 до 600x600x210 |
 | Размеры шкафов из поликарбоната: 400x400x210/ 400x600x210 |
|

 |
 |
NSBox-UPS-1873H | NSBox-UPS-1873H |
 |
 |
NSBox-UPS-5873H | NSBox-UPS-3873H |
 |
 |
NSBox-UPS-4876H | NSBox-UPS-4876H |

Информация для заказа отдельных моделей NSBox-UPS |
Модели / PN | Описание |
| Вых. напряжение: 48VDC |

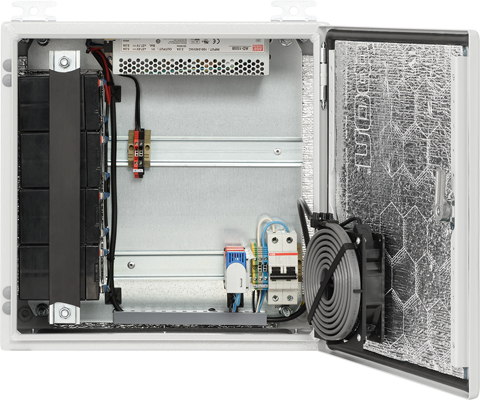

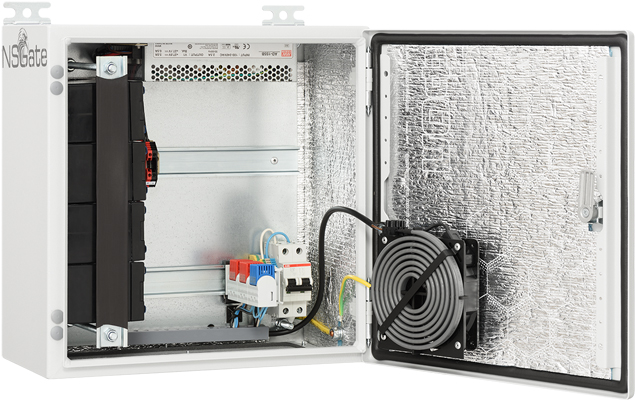

NSBox-UPS-1873H U1D8743H | Всепогодный ИБП CR-48VDC-155VA с крепежом для SLA АКБ 7Ah x4, NSB-3838H шкаф с нагревателем |

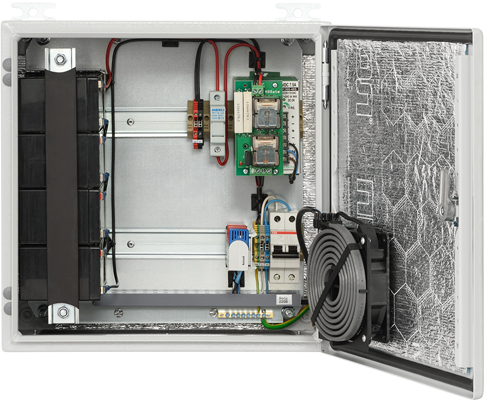

NSBox-UPS-3873H U3D8743H | Всепогодный ИБП NR-48VDC-360VA с крепежом для SLA АКБ 7Ah x4, NSB-3838H шкаф с нагревателем |
NSBox-UPS-5873H U5D8743H | Всепогодный ИБП NR-48VDC-500VA с крепежом для SLA АКБ 7Ah x4, NSB-3838H шкаф с нагревателем |
| Вых. напряжение: 220VAC+48VDC |

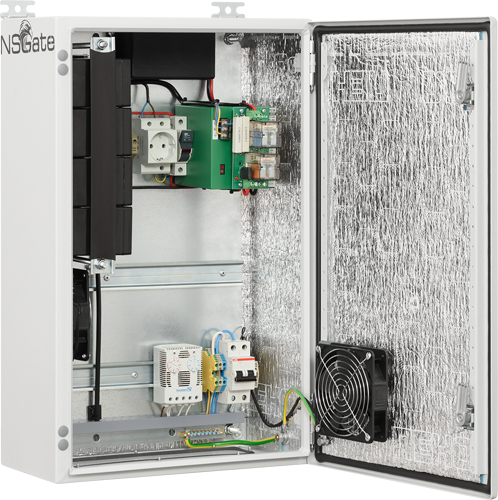

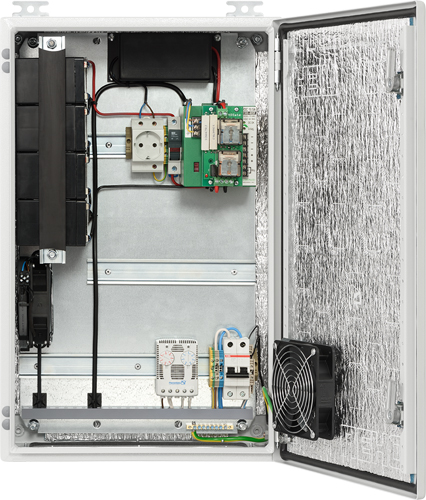

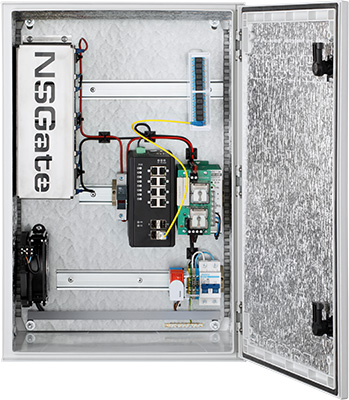

NSBox-UPS-4876H U4A8746H | Всепогодный ИБП NR-48VDC-480/500VA/220VAC-300VA с крепежом для SLA АКБ 7Ah x4, NSB-3860H шкаф с нагревателем, с теплоизоляцией |
NSBox-UPS в базовой комплектации поставляются без установленных SLA АКБ, только монтажный комплект.
Заказать установку АКБ, а также, любой другой размер или материал изготовления монтажного шкафа можно дополнительно при контакте с менеджером. |

Информация для заказа узлов доступа NSBox с ИБП под свинцово-кислотные АКБ (SLA) Литера R указывает на наличие встроенного ИБП. |
Модели / PN | Описание |
NSBox с неуправляемыми коммутаторами |
|
2 порта 802.3bt PoE | 2 1G/2.5G SFP uplink: NSBox-220 |
NSBox-224R RX45F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП NR-48VDC-240VA с крепежом для АКБ 7Ah x4; NIS-3200-122PSG коммутатор 2 порта TP/1G 802.3bt PoE | 2 1G/2.5G SFP uplink |
|
4 порта 802.3at PoE | 2 SFP/1G uplink: NSBox-240 |

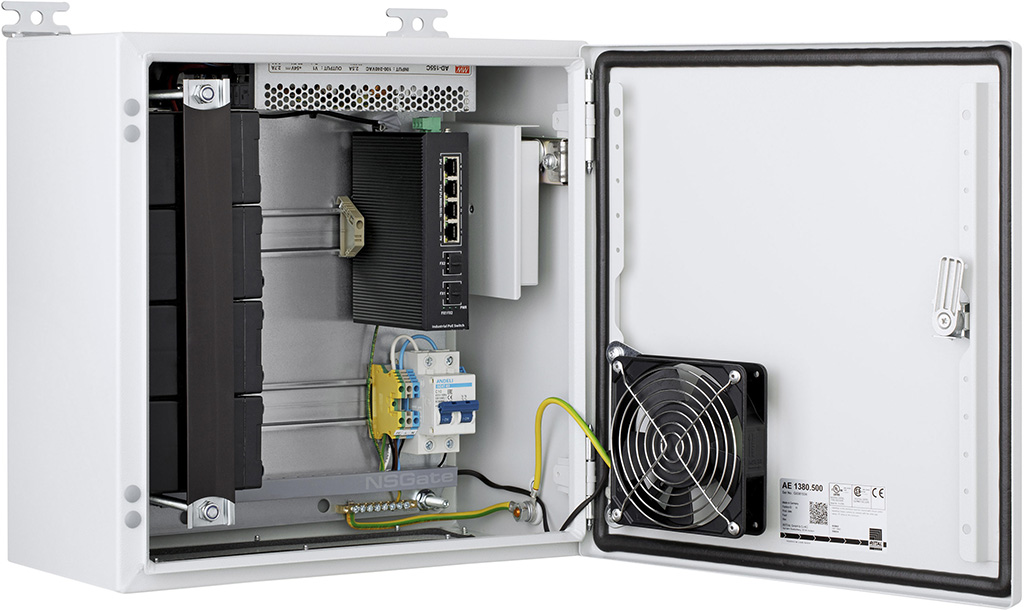

NSBox-240R RX39F38F <->NSBox-242R | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3200-204PSG коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |

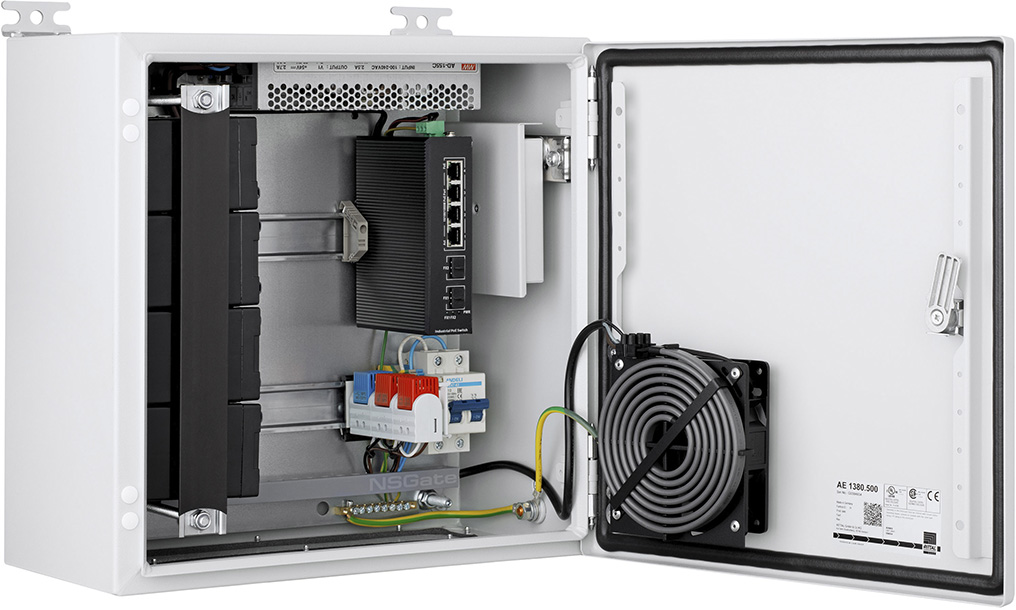

NSBox-240HR RX39F38H <->NSBox-242HR | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3200-204PSG коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-244R RX39F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3200-204PSG коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |
|
8 портов 802.3at PoE | 2 SFP/1G uplink: NSBox-280 |

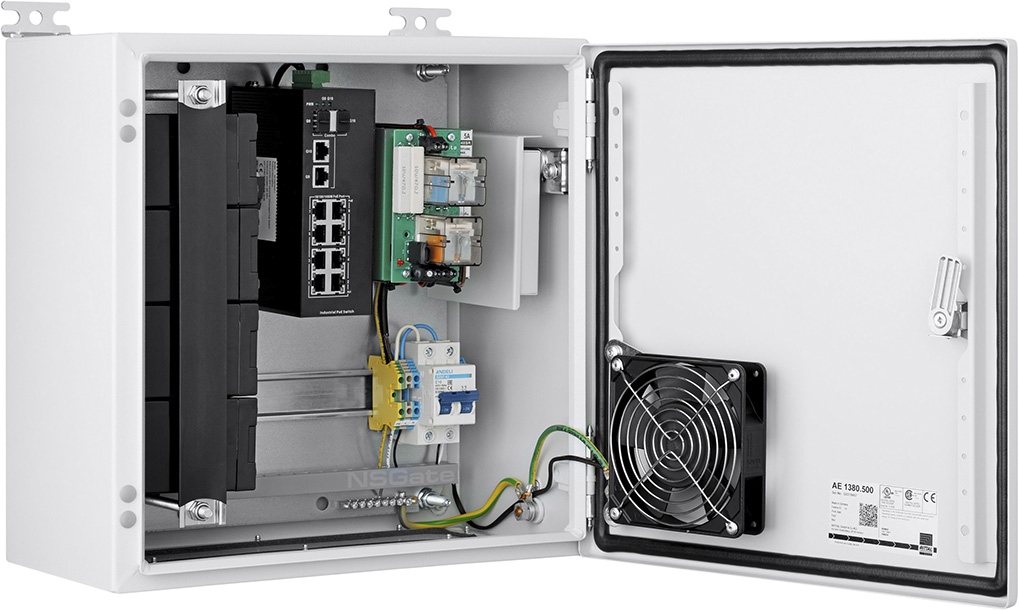

NSBox-280R RX38F38F <->NSBox-282R | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП NR-48VDC-240VA с крепежом для АКБ 7Ah x4; NIS-3200-218PSG коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |

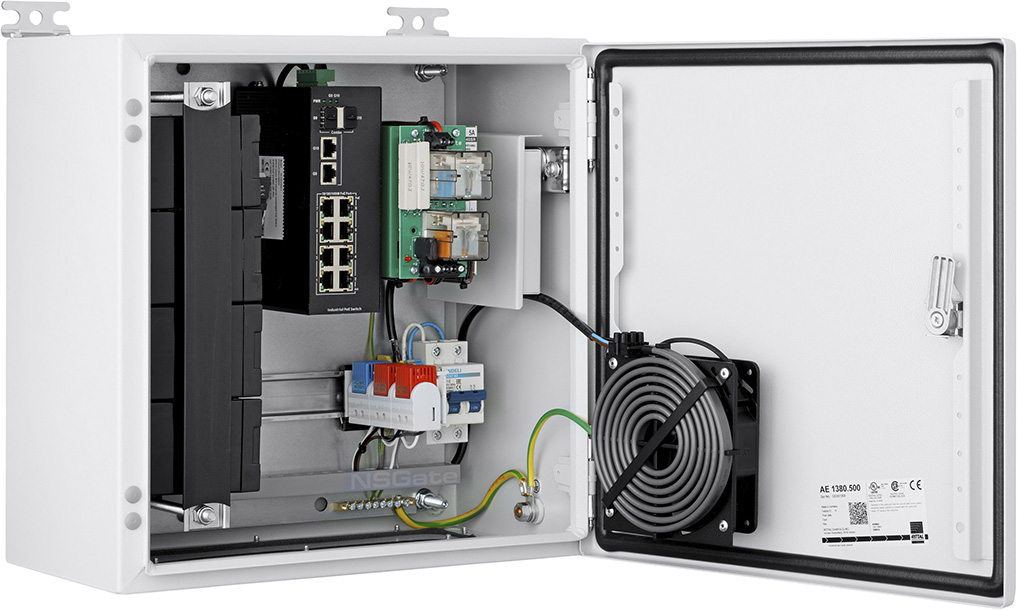

NSBox-280HR RX38F38H <->NSBox-282HR | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП NR-48VDC-240VA с крепежом для АКБ 7Ah x4; NIS-3200-218PSG коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-281HR <->NSBox-283HR | Узел Доступа: шкаф NSB-3860HF сталь, с нагревателем, с ODF; СБП NR-48VDC-240VA с крепежом для АКБ 7Ah x4; NIS-3200-218PSG коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-284R RX38F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП NR-48VDC-240VA с крепежом для АКБ 7Ah x4; NIS-3200-218PSG коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |
|
16 портов 802.3at PoE | 2 SFP/1G uplink: NSBox-360 |
NSBox-361HR <->NSBox-360HR | Узел Доступа: шкаф NSB-3860HF сталь, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3200-216PSG коммутатор 16 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-366HR RX49F06H | Узел Доступа: шкаф NSC-4060HF поликарбонат, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3200-216PSG коммутатор 16 портов TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox с управляемыми коммутаторами L2/L2+ |
|
4 порта 802.3at PoE | 2 1G/2.5G SFP uplink: NSBox-2040  |

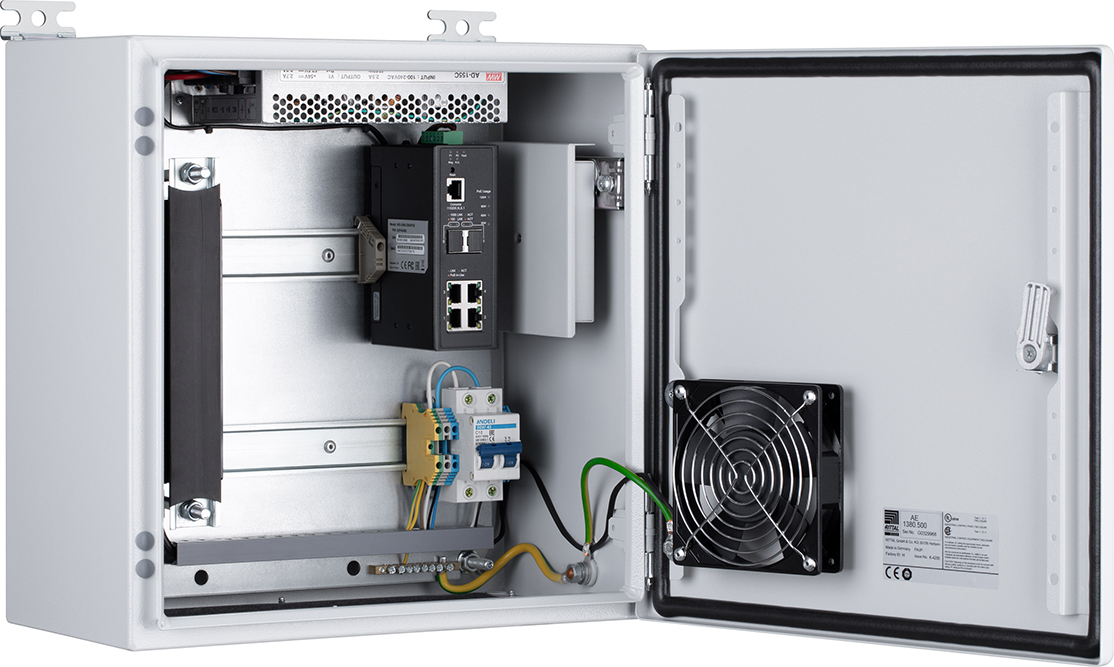

NSBox-2040R RX15F38F | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-2204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 1G/2.5G SFP uplink |

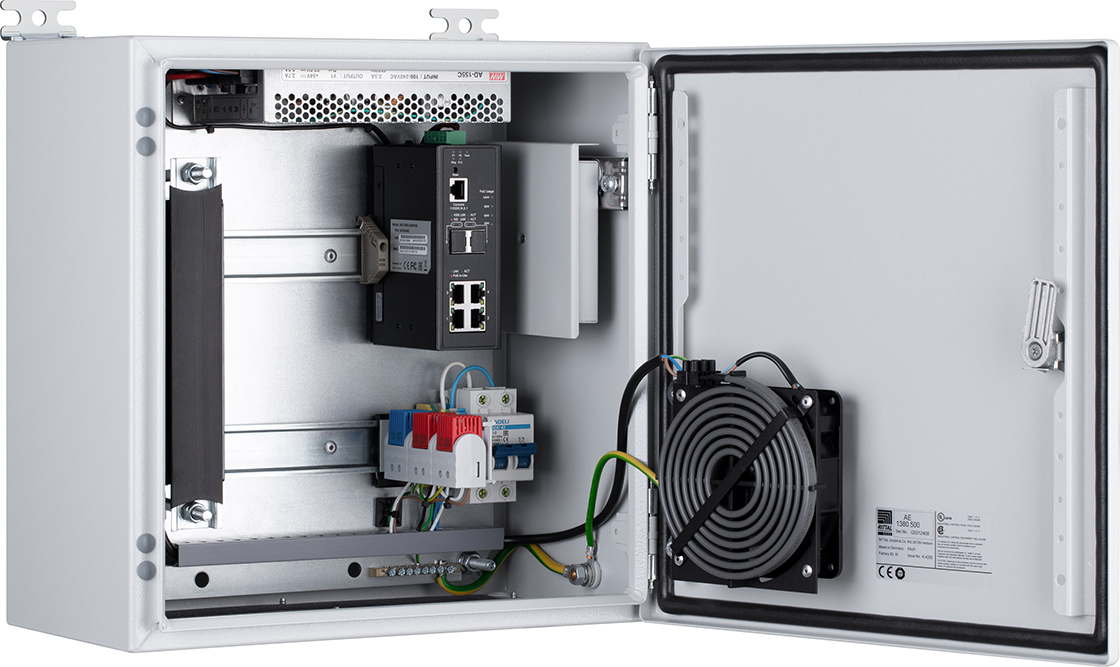

NSBox-2040HR RX15F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-2204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 1G/2.5G SFP uplink |
NSBox-2440R RX15F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-2204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 1G/2.5G SFP uplink |
|
4 порта 802.3at PoE | 2 SFP/1G uplink: NSBox-2042  |
NSBox-2042R RX16F38F | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-5204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-2042HR RX16F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-5204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |
NSBox-2442R RX16F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП CR-48VDC-155VA с крепежом для АКБ 7Ah x4; NIS-3500-5204PGE коммутатор 4 порта TP/1G 802.3at PoE | 2 SFP/1G uplink |
|
4 порта 802.3bt PoE | 1 TP/1G + 2 1G/2.5G SFP uplink: NSBox-2041  |

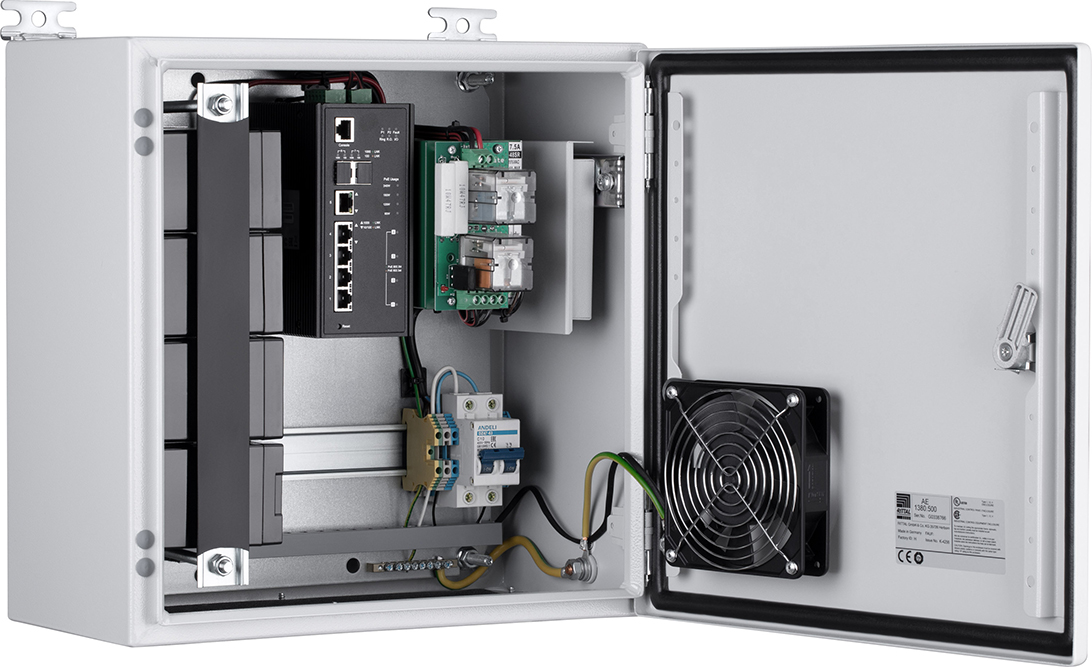

NSBox-2041R RX14F38F | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП NR-48VDC-480VA с крепежом для АКБ 7Ah x4; NIS-3500-3204PGE коммутатор 4 порта TP/1G 802.3bt PoE | 1 TP/1G + 2 1G/2.5G SFP uplink |

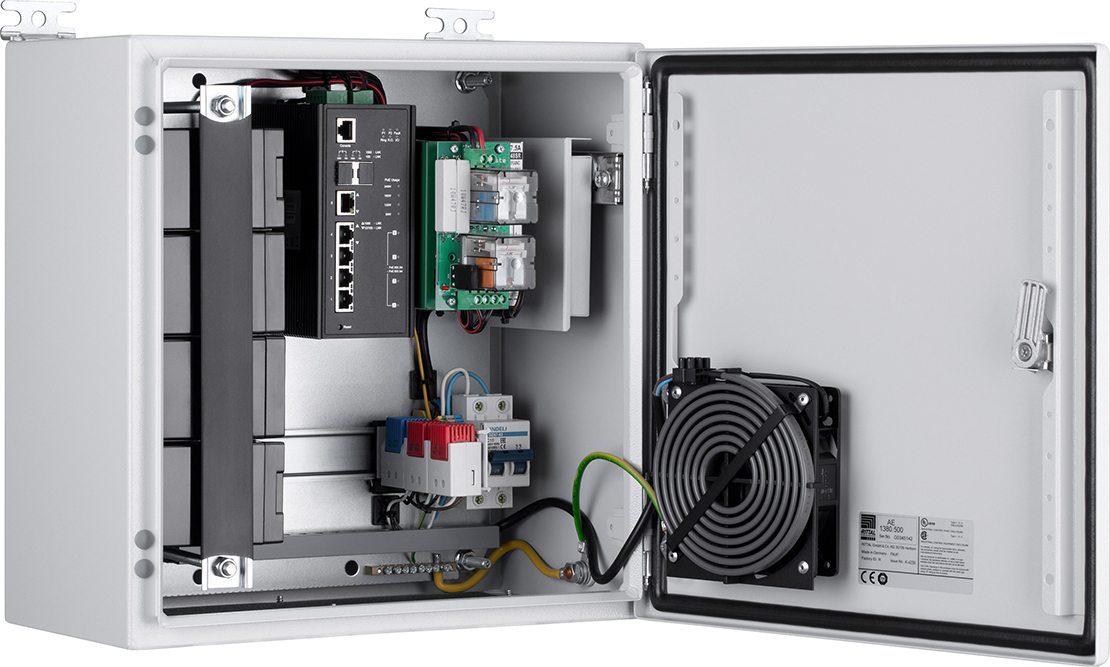

NSBox-2041HR RX14F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП NR-48VDC-480VA с крепежом для АКБ 7Ah x4; NIS-3500-3204PGE коммутатор 4 порта TP/1G 802.3bt PoE | 1 TP/1G + 2 1G/2.5G SFP uplink |
NSBox-2441R RX14F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП NR-48VDC-480VA с крепежом для АКБ 7Ah x4; NIS-3500-3204PGE коммутатор 4 порта TP/1G 802.3bt PoE | 1 TP/1G + 2 1G/2.5G SFP uplink |
|
8 портов 802.3at PoE | 2 SFP/1G + 2 1G/2.5G SFP uplink: NSBox-4080  |

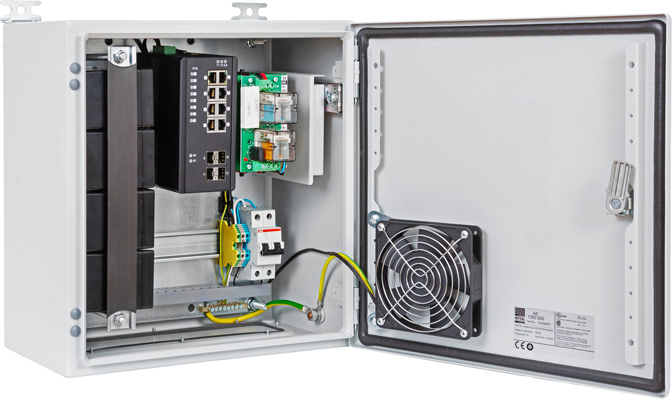

NSBox-4080R RX11F38F | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-3412PGE коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G + 2 1G/2.5G SFP uplink |

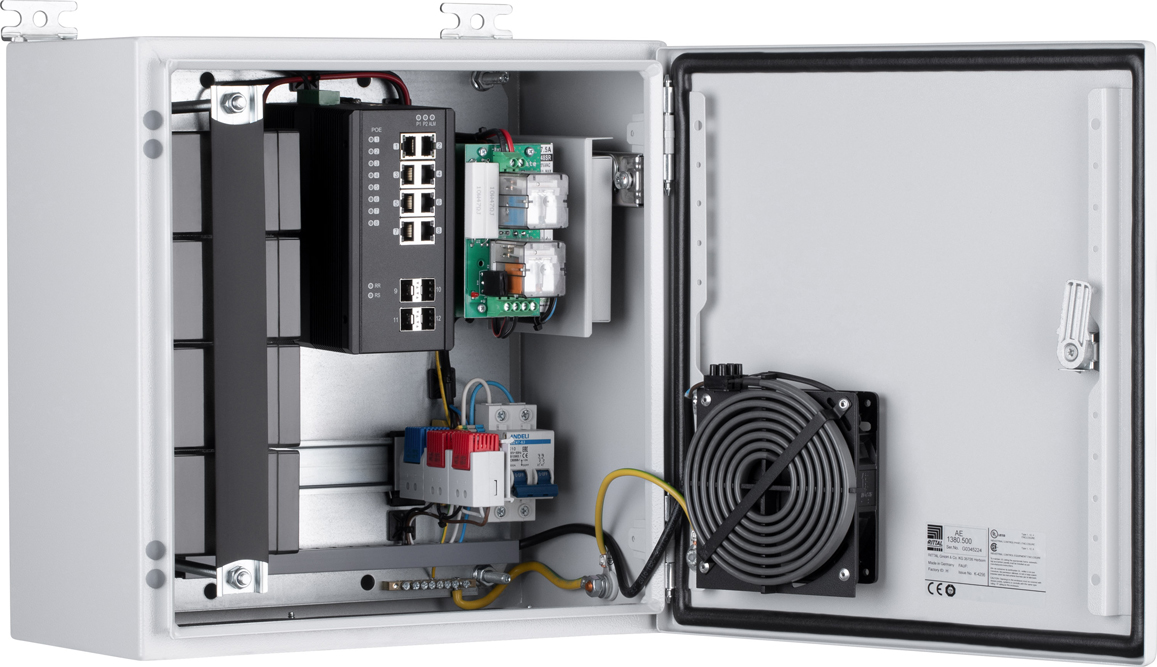

NSBox-4080HR RX11F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-3412PGE коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G + 2 1G/2.5G SFP uplink |

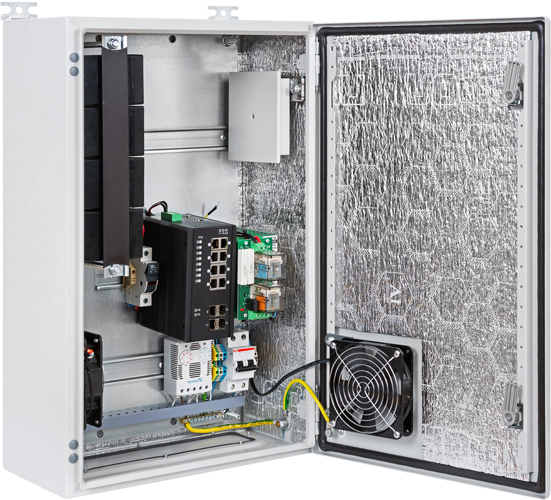

NSBox-4180HR <->NSBox-4081HR | Узел Доступа: шкаф NSB-3860HF сталь, с теплоизоляцией, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-3412PGE коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G + 2 1G/2.5G SFP uplink |
NSBox-4480R RX11F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-3412PGE коммутатор 8 портов TP/1G 802.3at PoE | 2 SFP/1G + 2 1G/2.5G SFP uplink |
|
8 портов 802.3at PoE | 4 1G/2.5G/10G SFP uplink: NSBox-4084  |
NSBox-4084HR RX06F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-2408PGX коммутатор 8 портов TP/1G 802.3at PoE | 4 1G/2.5G/10G SFP uplink |
NSBox-4484R RX06F04F | Узел Доступа: шкаф NSC-4040F поликарбонат, с вентилятором, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-2408PGX коммутатор 8 портов TP/1G 802.3at PoE | 4 1G/2.5G/10G SFP uplink |
|
8 портов 802.3bt PoE | 4 SFP/1G uplink: NSBox-4088  |
NSBox-4088R RX12F38F | Узел Доступа: шкаф NSB-3838F сталь, с вентилятором, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-5408PGE коммутатор 8 портов TP/1G 802.3bt PoE | 4 SFP/1G uplink |
NSBox-4088HR RX12F38H | Узел Доступа: шкаф NSB-3838HF сталь, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-5408PGE коммутатор 8 портов TP/1G 802.3bt PoE | 4 SFP/1G uplink |
|
16 портов 802.3at PoE | 2 TP/1G + 2 1G/2.5G SFP uplink: NSBox-4161  |

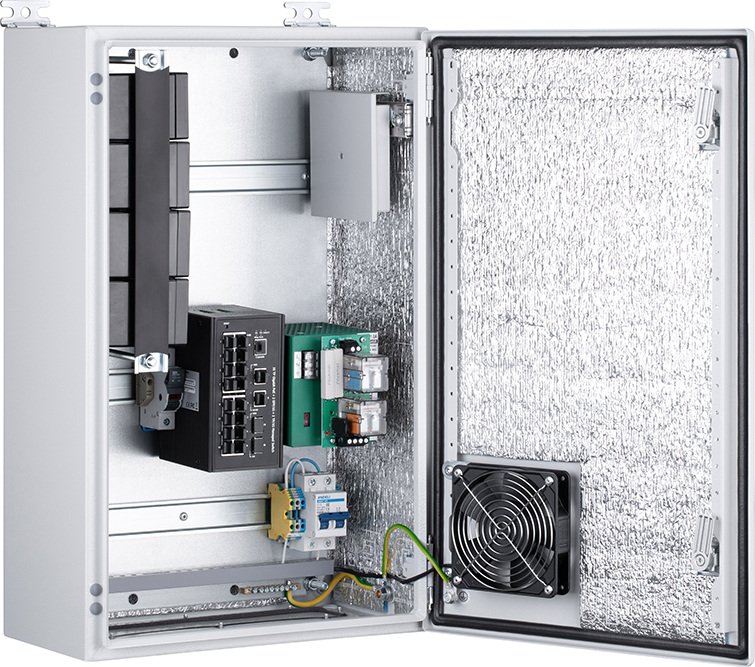

NSBox-4161R RX01F36F | Узел Доступа: шкаф NSB-3860F сталь, с вентилятором, с ODF; СБП NR-48VDC-500VA с крепежом для АКБ 7Ah x4; NIS-3500-3426PGE коммутатор 16 портов TP/1G 802.3at PoE | 2 TP/1G + 2 1G/2.5G SFP uplink |

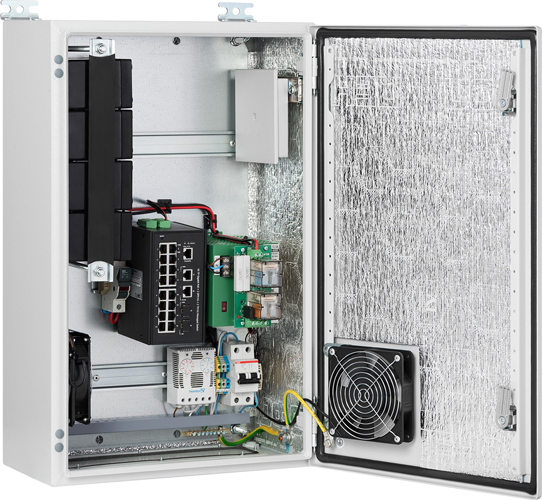

NSBox-4161HR RX01F36H | Узел Доступа: шкаф NSB-3860HF сталь, с теплоизоляцией, с нагревателем, с ODF; СБП NR-48VDC-500VA с крепежом для АКБ 7Ah x4; NIS-3500-3426PGE коммутатор 16 портов TP/1G 802.3at PoE | 2 TP/1G + 2 1G/2.5G SFP uplink |
|
16 портов 802.3at PoE | 2 1G/2.5G/10G SFP uplink: NSBox-4162  |
NSBox-4162R RX13F36F | Узел Доступа: шкаф NSB-3860F сталь, с вентилятором, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-2216PGX коммутатор 16 портов TP/1G 802.3at PoE | 2 1G/2.5G/10G SFP uplink |
NSBox-4162HR RX13F36H | Узел Доступа: шкаф NSB-3860HF сталь, с теплоизоляцией, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-2216PGX коммутатор 16 портов TP/1G 802.3at PoE | 2 1G/2.5G/10G SFP uplink |
NSBox-4662HR RX13F06H | Узел Доступа: шкаф NSC-4060HF поликарбонат, с нагревателем, с ODF; СБП NR-48VDC-360VA с крепежом для АКБ 7Ah x4; NIS-3500-2216PGX коммутатор 16 портов TP/1G 802.3at PoE | 2 1G/2.5G/10G SFP uplink |
NSBox-xxxxR в базовой комплектации не имеет установленных SLA АКБ, только монтажный комплект |
|
