КОНСТРУКТИВЫ R214 | R217

  R214 ·  Снят с производства

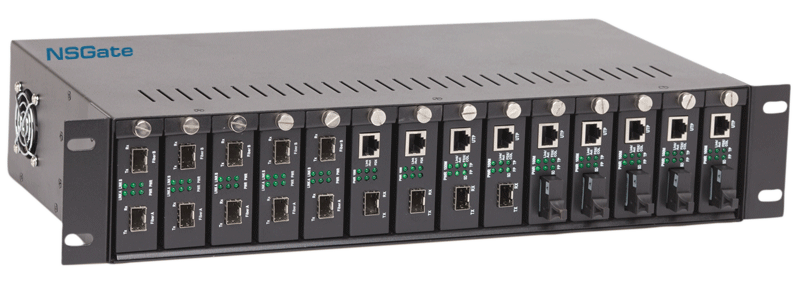

Chassis R214

  R214 представляет собой специальную корзину высотой 2U, которая позволяет установить до 14 медиаконвертеров различной скорости и среды передачи в единый конструктив с вентиляторным охлаждением и параллельным питанием для дальнейшей установки в 19" стойку. Питание 220 В переменного тока.
Chassis R214

Краткие технические характеристики:
Количество посадочных мест: 14
Подходит для медиаконвертеров:
NFG-W02L, NF-W02L, NFG-SFP
Два блока питания (БП) с возможностью горячей замены
Входное напряжение: 100-240VAC
Выходное напряжение БП: 5VDC, 12A
Индикаторы состояния БП
Два вентилятора охлаждения
Стандартный корпус высотой 2U для установки в 19" стойку
Размеры: 485х231х90мм; Вес: 5,7 кг
MTBF > 50000 часов

  Корзина не оказывает влияния на передачу данных через конвертеры и обеспечивает только питание конвертеров и их размещение в стойке 19". Неиспользуемые слоты могут быть закрыты от попадания посторонних предметов имеющимися в комплекте заглушками.
 Для установки, фиксации и извлечения медиаконвертеров (MC) используется специальный кронштейн (Clamp), который крепится на боковой (правой) стороне MC с помощью двух штатных винтов. R214 можно использовать для различных MC, имеющих стандартные размеры 95 x 70 x 26 мм:
NF-W02L, NFG-W02L, NF-SFP, NFG-SFP.


  R217 ·  Снят с производства

Chassis R217

  Конструктив представляет собой специальную корзину высотой 2U, которая позволяет установить до 17 конвертеров различной скорости и среды передачи в единый конструктив с вентиляторным охлаждением и параллельным питанием для дальнейшей установки в 19" стойку. Питание 220 В переменного тока.
Chassis R217

Краткие технические характеристики:
Количество посадочных мест: 17
Подходит для VDSL2 конвертеров:
qBRIDGE-307m (LAN Extender)
Подходит для медиаконвертеров:
NF-W02R, NFG-SFP/R, NFT-SFP/R
Один блок питания (БП)
Входное напряжение БП: 90-240VAC
Выходное напряжение БП: 12VDC
Один вентилятор охлаждения
Корпус высотой 2U для установки в 19" стойку
Размеры: 476х199х88мм; Вес: 2,7 кг
MTBF > 65000 часов

  Корзина не оказывает влияния на передачу данных через конвертеры и обеспечивает только питание конвертеров и их размещение в стойке 19". Неиспользуемые слоты могут быть закрыты от попадания посторонних предметов имеющимися в комплекте заглушками.
 Устройство можно использовать для установки VDSL2 конвертеров qBRIDGE-307m, медиаконвертеров NF-W02R, NFT-SFP/R и других устройств, имеющих посадочные размеры 97 x 74 x 23 мм:
qBRIDGE-307m и NF-W02R.



Информация для заказа
МоделиАртикулХарактеристики
R217-AC50R217ACКорзина 2U на 17 устройств, 220VAC
R214-A250R214A2Корзина 2U на 14 медиаконвертеров, 2 блока питания 220VAC
R214-ClampКронштейн для установки и извлечения медиаконвертеров (в комплекте)
