Мультиплексоры FoMUX-4LE  [ 4 - 8 E1 + Fast Ethernet]
Сняты с производства. Недоступны для заказа
Brief  |  Manual

FoMUX-4LE
    FoMUX - это серия мультиплексоров, предназначенных для прозрачной передачи цифровых каналов с различными интерфейсами по оптоволоконному кабелю. Мультиплексоры обеспечивают простое и экономичное решение для одновременной передачи 4 или 8 каналов Е1, Ethernet 10/100 Mbps и асинхронного канала с интерфейсом RS-232C.
  Дальность связи и тип оптического волокна определяются установленным SFP модулем. Кроме основного имеется резервный оптический канал, который позволяет обеспечить надежность связи на ответственных участках сети. Порт Ethernet 10/100Base-TX обеспечивает автоопределение скорости и полно-/ полудуплексного режима (full/half duplex). Порты Е1 с интерфейсом G.703 (Balanced) поддерживают режимы прозрачной передачи структурированного и неструктурированного потока данных 2.048 Mbps. Каналы E1 передаются независимо друг от друга. Данные асинхронного порта передаются со скоростью до 115,2 Kbps.
  Конфигурация устройства осуществляется с помощью DIP-переключателей. Выполнен в малогабаритном корпусе для настольного применения. Возможна установка в 19" стойку при помощи специального крепления. Поставляется с универсальным источником питания для переменного 220 VAC и постоянного -36..-72 VDC тока.
    Мультиплексоры могут работать в схеме "точка-точка" и в простейщей топологии "кольцо". При работе в топологии "кольцо" каждый порт устройства (Ethernet, E1, RS-232) доступен только в двух узлах кольца. В остальных узлах этот интерфейс должен быть в режиме локального шлейфа.

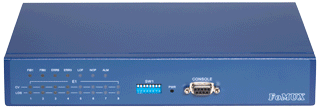

FoMUX-4LE

Краткие технические характеристики:
Оптический интерфейс
Основной: SFP слот 155M/1.25G
Резервный: SFP слот 155M/1.25G
Мах. дальность связи по оптике:
- 240 км в двухволоконном режиме
- 120 км в одноволоконном режиме
Интерфейсы Е1
4 или 8 каналов E1
Электрический интерфейс: G.703
Скорость передачи: 2048 Kbps
Линейный код: HDB3
Импеданс: 120 Ohm Balanced
Допустимое дрожание частоты:
ITU-T G.823
Допустимое затухание сигнала:
43 дБ (1024 кГц)
Поддержка:
ITU-T G.703/ G.704/ G.823/ G.742
Разъем: 8 x RJ-45
Интерфейс LAN
1 порт Ethernet 10/100Base-TX
Поддержка IEEE 802.3/802.3u
Autonegotiation & Auto-MDIX
Поддержка Half/Full duplex
Общие характеристики
1 порт RS-232C (115.2 Kbps)
DIP переключатели для настройки
Индикаторы состояния устройства
Питание ~ 100-240VAC; -36..-72VDC
Потребляемая мощность: 8 Вт
Размеры: 261x151x45 mm
Возможность установки в 19" стойку
Вес: 2 Кг
Основные преимущества
4-8 E1 + Fast Ethernet
Наличие сменного SFP-модуля и резервного порта
Поддержка режима передачи длинных фреймов VLAN
Минимум конфигурации, высокая надежность (однокристальная реализация), доступная цена

Область применения
Системы для передачи трафика каналов E1 общего назначения
Подключение абонентских выносов к АТС, соединение между АТС
Подключение базовых станций сотовой связи к контроллеру
Объединение удаленных узлов для передачи разнородного трафика

Информация для заказа заказать
МоделиАртикулХарактеристики
FoMUX-4LE/AC44FOMSFA 4 x E1 + 10/100M Ethernet + RS232, 155Mbps SFP слот, 100-240VAC
FoMUX-4LE44FOMSFP 4 x E1 + 10/100M Ethernet + RS232, 155Mbps SFP слот, 100-240VAC/-36-60VDC
FoMUX-8LE48FOMSFP 8 x E1 + 10/100M Ethernet + RS232, 155Mbps SFP слот, 100-240VAC/-36-60VDC

SFP-модули
  С мультиплексорами можно использовать любые стандартные SFP-модули (155 Mbps/ 1.25Gbps).
  Мы рекомендуем экономичные и надежные модули серии SF-xxx/SFG-xxx


Fiber Optics

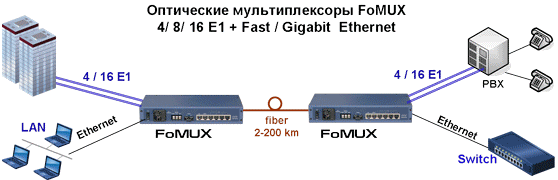

Работа мультиплексоров FoMUX в схеме "точка-точка"
