NIC-3200-102PCG   Промышленный медиаконвертер/ коммутатор  с PoE
2 10/100/1000Base-T  PoE 30W + 1 SFP/1G + 1 TP/1G

Сняты с производства  ·  Замена NIS-3200-232PSGB
Brief
PoE коммутатор Switch NIC-3200-102PCG

  Новый гигабитный многопортовый медиаконвертер/ коммутатор NIC-3200-102PCG имеет 3 порта Ethernet 10/100/1000Base-T, два из которых с поддержкой PoE и один порт для установки оптических приемопередатчиков.
  Медные порты Ethernet 10/100/1000Base-T поддерживают полный и полудуплексный режимы работы, автоопределение скорости и типа кабеля, передачу кадров большого размера (Jumbo Frame) длиной до 10 Кбайт. Оптический порт 100/1000Base-X выполнен в виде слота для установки SFP модуля 1.25 Gbps или 155 Mbps, который подключается к одномодовому или многомодовому оптическому кабелю. Можно использовать любые промышленные SFP модули.
  Два из трех портов Ethernet 10/100/1000Base-T конвертера поддерживают технологию PoE в соответствии со стандартом IEEE 802.3at (30W). Питание подается по витым парам 1/2(+), 3/6(-). Конвертер можно использовать для питания различных устройств, а именно, беспроводные точки доступа, поворотные (PTZ) IP-видеокамеры. Бюджет мощности PoE 60 Вт. Сам конвертер потребляет менее 4 Вт.
  На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, скорости передачи, состоянии портов и DIP-переключатели. Устройство имеет разъем питания в виде терминального блока для основного и резервного источников питания с защитой от перегрузки и обратной полярности. Номинал питающего напряжения 48-56VDC. На терминальный блок выведен релейный контакт аварийной сигнализации 1A@24V.
  NIC-3200-102PCGB имеет аналогичные характеристики и отличается только наличием встроенного Voltage Booster с диапазоном питающего напряжения 24~56VDC.
Уличные узлы доступа NSBox   Устройства предназначены для работы в жестких температурных условиях -40 ~ 75°C. Металлический корпус обладает степенью защиты IP30 и имеет крепление на DIN-рейку.   Для уличного размещения оборудования необходимо использовать металлические монтажные шкафы NSB-xx или уличные Узлы Доступа NSBox с креплением на стену или на столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, датчики.
 Устройства NIC-3200-102PCG используется в составе узлов доступа NSBox-121, NSBox-121-H.


Основные технические характеристики :
Интерфейсы
2 x 10/100/1000Base-T PoE 30W
1 x 100/1000Base-X SFP слот
1 x 10/100/1000Base-T  RJ45
Поддерживаемые протоколы и функции
Поддержка IEEE 802.3/ 802.3u/ 802.3ab
IEEE 802.3x Flow Control в режиме Full duplex
и Back Pressure в режиме Half duplex
Поддержка Autonegotiation & Auto-MDIX
8K MAC-адресов, 1Mbit буфер памяти
Switch Fabric 8Gbps, Jumbo Frame 10Kb
Поддержка IEEE 802.3at/af (PoE auto detection)
Максимальная мощность на порту PoE до 30W
Контакты RJ45 для PoE: 1/2 (+), 3/6 (-)
Общие характеристики
Светодиодные индикаторы состояния:
PW1, PW2, PW3, RLY, LNK/SPD, PoE
DIP-переключатели выбора режима
Питание NIС-3200-102PCG: 48~56VDC
Питание NIC-3200-102PCGB: 24~56VDC
Защита от перегрузки и переполюсовки
Релейный контакт аварийной сигнализации
Потребляемая мощность 4W, Бюджет PoE 60W
Рабочая температура: -40°C ~ +75°C
Корпус: защита IP30, монтаж на DIN-рейку
Размеры, вес : 142 x 105 x 37 мм, 400г
Гарантия: до 5 лет

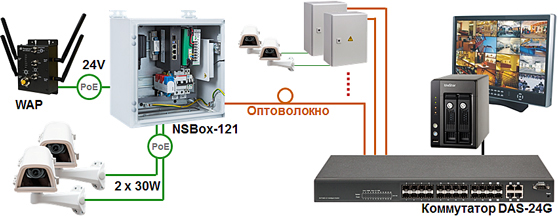

Варианты подключения

Промышленный коммутатор Industrial Switch NIC-3200-102PCG


Информация для заказа
МоделиАртикулХарактеристики
NIC-3200-102PCG63P2SG30 2 10/100/1000Base-T PoE 30W + 1 SFP/1G + 1 TP/1G, 48~56VDC
NIC-3200-102PCGB66P2SG302 10/100/1000Base-T PoE 30W + 1 SFP/1G + 1 TP/1G, 24~56VDC Booster
     Источники питания на DIN-рейку для   NIC-3200-102PCG / NIC-3200-102PCGB
AD1100-48F  Выход 48V/2A/100W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1150-24F  Выход 24V/6.3A/150W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
