SHDSL.bis  TDM  модемы/мультиплексоры серии  NS-200/SB
с портами E1 / V.35 / Ethernet
Brief

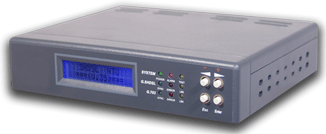

SHDSL.bis модем мультиплексор NS-200/SB    NS-200/SB - многофункциональная (Ethernet, E1, V.35) серия TDM устройств симметричного доступа с технологией SHDSL.bis для операторов и корпоративных пользователей. Устройства предназначены для передачи разнородного трафика по медным телефонным линиям, в том числе для объединения LAN, для организации выносов телефонных станций по каналам E1, для доступа в Интернет.
   Устройства обеспечивают симметричную полнодуп-лексную передачу данных по одной или двум медным витым парам в диапазоне скоростей от 192 Kbps до 11,4 Mbps.
   Модель NS-200/SB-LE имеет три различных интерфейса на задней панели: Ethernet, E1, V.35 и выполняет функции модема при передаче данных по любому из этих портов, а также функции модема-мультиплексора при одновременной передаче по витой паре независимого трафика от двух портов: E1+ Ethernet или E1+ V.35.
   Модели NS-200/SB работают по одной медной паре. Модели NS-200/SB2 работают по двум парам и предназначены для передачи данных по линиям низкого качества и большой длины. Модем позволяет использовать на каждой паре меньшую скорость передачи данных, что обеспечивает повышенную работоспособность и устойчивость соединения. Скорость передачи в линии устанавливается автоматически в зависимости от состояния физической линии связи. Линейный мониторинг состояния позволяет отслеживать установленную скорость и соотношение сигнал/шум (SNR).
   Локальное управление и конфигурация устройства осуществляются с помощью встроенного LCD-дисплея и кнопок управления. Кроме того, локальное и удаленное управление и мониторинг возможно осуществлять с консольного порта. Модемы выпускаются с любым типом блока питания: переменное напряжение ~220 В, постоянное 36 - 72 В или комбинированный тип.
    Устройства могут использоваться для соединений по схеме "точка-точка", а также для построения систем "точка-многоточка" при использовании концентратора qMAX-800/B. В концентратор можно установить 15 сдвоенных модемных модулей с различными DTE интерфейсами: Ethernet, E1, V.35. Управление и мониторинг каждого порта через Telnet, HTTP, консольный порт. Для настройки и диагностики связи предусмотрена возможность локального и дистанционного включения тестовых петель. Для тестирования линии имеется встроенный BERT тестер.

Краткие технические характеристики:
Порт WAN
SHDSL.bis   ITU-T G.991.2
Кодирование TC-PAM16/ 32
Скорость: до 5,7 Mbps по одной паре
              до 11,4 Mbps по двум парам
Защита в соответстве ITU-T K.20/21
Разъем: RJ-45, Импеданс: 135 Ohm
Порт Е1
ITU-T Rec. G.703, G.704, G.823, G.824
Электрический интерфейс: G.703
Скорость передачи: до 2.048 Mbps
Поддержка Unframed и Framed:
PCM30/30C/31/31C, CRC4/CAS
Линейный код: HDB3/ AMI
Синхронизация Internal, E1 recovery
Разъем: RJ-45(120ом), BNC(75ом)
Порт V.35
Интерфейс: V.35/RS-530, V.36/X.21
Скорость: до 5,7 Mbps по одной паре
                до 8,2 Mbps по двум парам
Разъем: DB-25
Порт LAN (Ethernet)
Поддержка IEEE 802.3/802.3u
IEEE 802.3x flow control
Автоопределение скорости 10/100M
и типа кабеля (Auto-MDIX)
Протоколы моста: Transparent MAC Bridging, Spanning Tree (802.1d)
Поддержка до 1024 МАС-адресов
Разъем: RJ-45
Общие характеристики
Управление с клавиатуры и LCD
Консольный порт RS-232 (RJ45)
Цифровой, локальный и удаленный шлейфы
Встроенный BER-тестер
Обновление ПО
Размеры: 195 x 168 x 48 mm
Энергопитание: от сети 90~240VAC, от батареи - 48VDC
Потребляемая мощность: 10 Вт
Информация для заказа
МоделиАртикулХарактеристики
NS-200/SB-LE31SNBULEМодем/ мультиплексор с портами E1+LAN+V35, 1 пара (5,7 Mbps), 100-240VAC
NS-200/SB2-LE31SNDULEМодем/ мультиплексор E1+LAN+V35, 2 пары (11,4 Mbps), 220VAC/ -36-72VDC

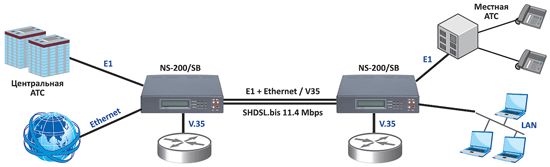

NS-200/SX applications
