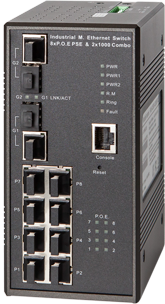

NIS-3500-3208PCE  промышленный  L2 PoE коммутатор
8 10/100Base-TX PoE (at) + 2 100/1000M TP/SFP Combo
Снят с производства ·  Замена NIS-3500-3408PGE, NIS-3500-3208PC.
Brief
Промышленный коммутатор NIS-3500-3208PCE /Industrial Switch NIS-3500-3208PCE

  Управляемый L2 коммутатор Ethernet NIS-3500-3208PCE является надежными и высокопроизводительными промышленным коммутатором для многолетней безотказной работы в интеллектуальных системах передачи информации для промышленной автоматизации и видеонаблюдения. Несмотря на то что устройства предназначены для эксплуатации в жестких промышленных условиях и в широком диапазоне температур, это "умные" коммутаторы 2-го уровня с богатым программным обеспечением. Благодаря возможностям настройки различных параметров и поддержки широкого функционала (VLAN, QoS, IGMP, GVRP, Security, STP, RSTP, X-Ring, ....), устройства позволяют управлять нагрузкой, полностью контролировать трафик, отслеживать состояние портов и цепей питания, восстанавливать функционирование системы при обрывах кабеля или выходе из строя промежуточных узлов.
  Коммутатор имеет 8 портов Ethernet 10/100Base-TX и два совмещенных гигабитных TP/SFP порта для подключения к магистрали. Магистральные порты могут работать как обычные "медные" со скоростью 10/100/1000M через разъем RJ-45 или как оптические порты со скоростью 100/1000M, в зависимости от модели установленного в слот SFP модуля. При этом дальность связи, тип и количество оптических волокон влияют на выбор только модели устанавливаемого SFP модуля, но не модели самого коммутатора. Можно использовать любые Industrial SFP модули. Наличие двух гигабитных магистральных портов позволяет создавать территориально распределенные системы с большим количеством последовательно включенных в цепь коммутаторов.
  Порты Ethernet 10/100Base-TX поддерживают технологию PoE в соответствии со стандартом IEEE 802.3at (30 Вт на порт). При этом общий бюджет мощности устройства составляет 250 Вт. Таким образом, коммутатор можно использовать для питания удаленных PoE-совместимых устройств, а именно, IP-видеокамеры, беспроводные точки доступа, видеотелефоны. Наличие портов с поддержкой PoE позволяет снизить стоимость и сложность коммуникационной инфраструктуры за счет избавления от необходимости в дополнительных розетках и кабелях питания для подключения устройств.
  Можно выделить главные преимущества управляемых коммутаторов серии NIS-3500, а именно, повышение надежности сети путем резервирования соединения с использованием кольцевой топологии и снижение нагрузки на сеть (использование IGMP Snooping), при которой данные в сети доставляются от источника только тем адресатам, которым они необходимы. Настройка и управление осуществляются через CLI, Web-интерфейс, Telnet, SNMP.
Уличные узлы доступа NSBox   Коммутатор NIS-3500-3208PCE предназначен для работы в жестких температурных условиях (-40~+75°C). Металлический корпус обладает степенью защиты IP30 и предусматривает возможность крепления на DIN-рейку или стену. Для уличного размещения оборудования необходимо использовать металлические монтажные шкафы NSBox с креплением на стену или на уличных столбах и мачтах. Помимо коммутационного оборудования (коммутаторов) внутри шкафа размещается вспомогательное оборудование: оптический кросс для магистрального оптического кабеля, промышленные источники питания или системы бесперебойного питания с аккумулятором, грозозащита, нагреватель с регулятором температуры, различные датчики.


Основные технические характеристики :
Интерфейсы/производительность
8 x 10/100Base-TX с поддержкой 802.3at PoE
2 x 10/100/1000Base-T порта RJ-45
2 x 100/1000M SFP порта
Консольный порт RS-232C
Поддержка IEEE 802.3/ 802.3u/ 802.3ab
IEEE 802.3x Flow Control в режиме Full duplex
 и Back Pressure в режиме Half duplex
Автоопределение скорости и типа кабеля
8 K MAC-адресов, 1 Mbits буфер памяти
Switch Fabric: 5.6Gbps
Switch Throughput: 8.3Mpps
Максимальный размер кадра: 1522 байт
Поддерживаемые протоколы и функции
VLAN: Port-based, 802.1q Tag/VLAN ID, GVRP
IGMP: Snooping v1/v2 & Query, multicast filter
Spanning Tree: IEEE 802.1d STP, 802.1w RSTP
Security: Port/ MAC address/ IP Security
 Login Security: IEEE 802.1x/ RADIUS
QoS (Quality of Service): IEEE 802.1p CoS
 Port Base, Tag Base, Type of Service Priority,
 4 приоритетные очереди на порт
Pro-Ring: X-Ring, Dual Homing and Couple Ring
 время автовосстановления сети 10-20 ms
Поддержка Port Trunking с LACP, Port Mirroring
Управление пропускной способностью:
 Support Rate-based and rate limiting,
 Broadcast/Multicast Packet Filter Control
SNMP Trap: ошибка аутентификации, питание,
 холодный старт, изменение топологии X-Ring,
 подключение/ отключение портов (Link Up/Down)
Общие характеристики
Управление: Web, Telnet, CLI, SNMP
Консольный порт (RS-232/ RJ-45) для управления
Питание: 50-57VDC с резервированием
Защита от перегрузки
Бюджет мощности коммутатора и PoE 250 Вт
Потребляемая мощность коммутатора 7,7 Вт
Выходная мощность на портах PoE 15.4/ 30 Вт
Контакты RJ-45 для питания PoE: 1/2 (+), 3/6 (-)
Корпус: защита IP30, монтаж на DIN-рейку, стену
Рабочая температура: -40°C~+75°C
Размеры, вес : 154 x 110 x 74 мм, 1200г
MTBF > 250000 часов; Гарантия: до 5 лет

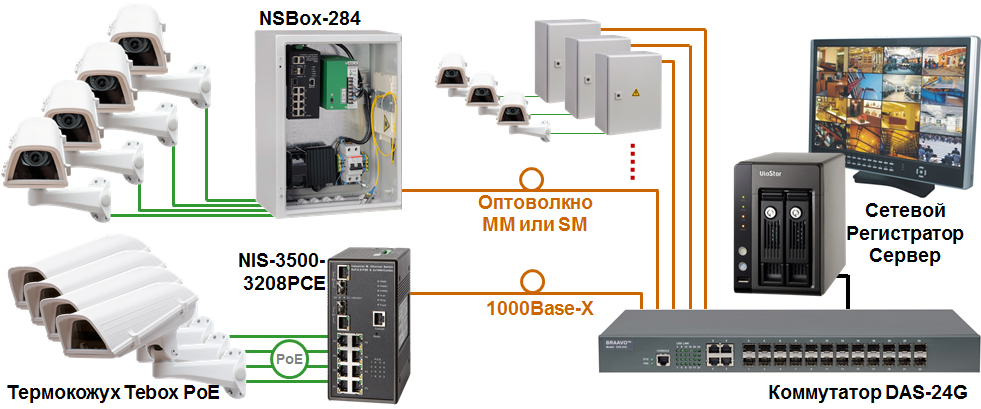

Варианты подключения

Промышленный коммутатор Industrial Switch NIS-3200-108PSG


Информация для заказазаказать
МоделиАртикулХарактеристики
NIS-3500-3208PCE63P8SC308 10/100M PoE (at) + 2 100/1000M TP/SFP combo, 30 Вт/порт, -40~+75°C
Cost effective replacement   для MOXA EDS-P510A-8PoE-2GTXSFP-T

     SFP модули промышленные для NIS-3500-3208PCE
SFG-MM2-INM3112-02-I двухволоконный: 1310 нм, MM, LC, IND, 2 км
SFG-L01-INI3112-10-I двухволоконный: 1310 нм, SM, LC, IND, 10км
SFG-W0M/A-INC3112-M5-I одноволоконный: 1310Tx / 1550Rx, MM, SC, IND, 0,5 км
SFG-W0M/B-INC5512-M5-I одноволоконный: 1550Tx / 1310Rx, MM, SC, IND, 0,5 км
SFG-WL3/A-INC3112-03-I одноволоконный: 1310Tx / 1550Rx, SM, SC, IND, 3 км/6dB
SFG-WL3/B-INC5512-03-I одноволоконный: 1550Tx / 1310Rx, SM, SC, IND, 3 км/6dB
SFG-W02/A-INC3112-20-I одноволоконный: 1310Tx / 1550Rx, SM, SC, IND, 20 км/14dB
SFG-W02/B-INC5512-20-I одноволоконный: 1550Tx / 1310Rx, SM, SC, IND, 20 км/14dB
     Промышленные источники питания для NIS-3500-3208PCE
AD1240-48S  Выход 48V/ 5A/ 240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1240-55SR  Выход 55V/ 4,4A/ 240W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
AD1360-48C  Выход 48V/7,5A/360W,  -40 ~ +70°C,  монтаж на DIN-рейку, стену
